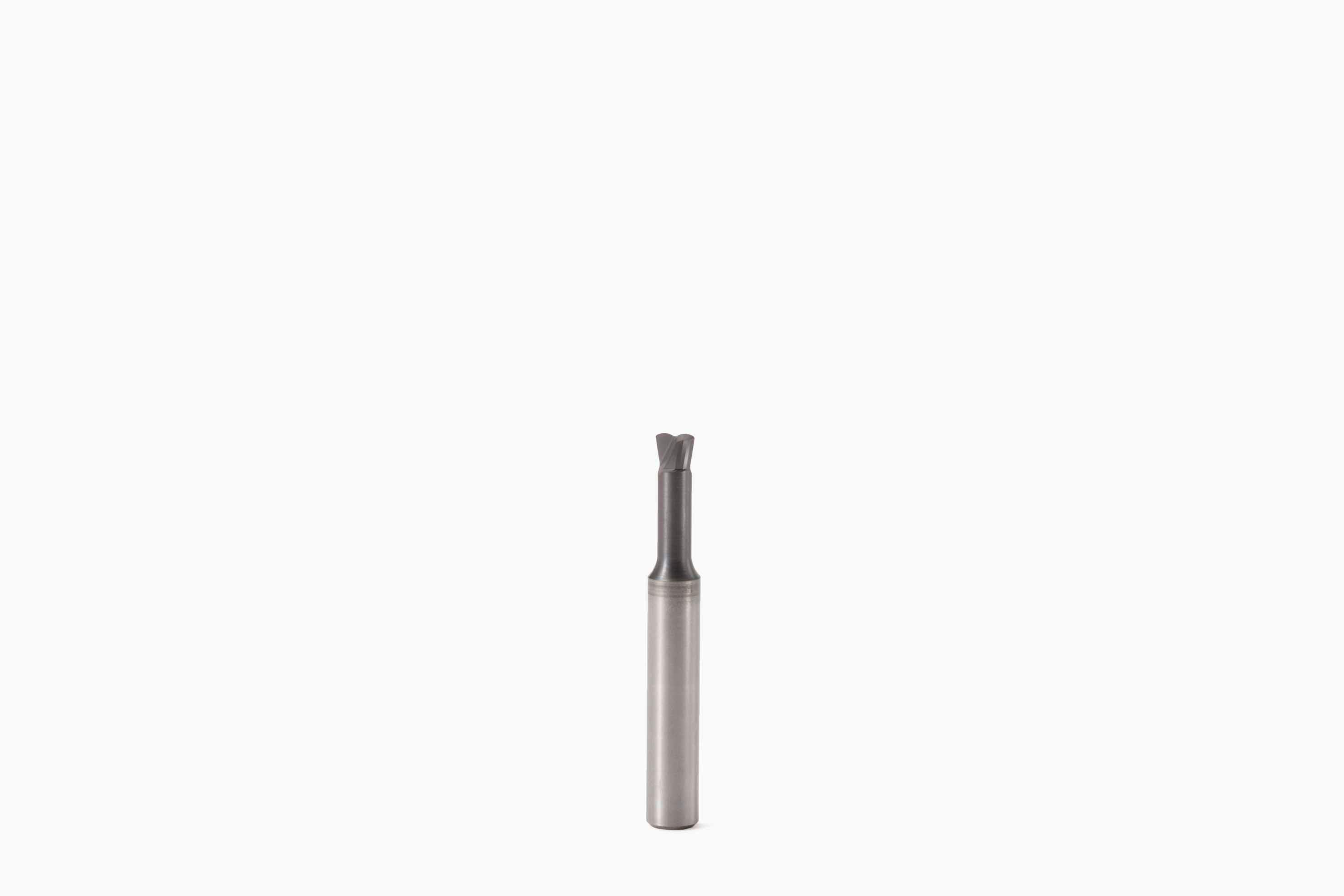

PINNFRÄS HM 980015-MEGA

Detaljer

Artikelnummer:

JHF98015M

Lev. artikelnummer:

02511199

Antal/förpackning:

Antal i lager:

Lagerstatus:

Leveranstid 2-4 dagar

Pinnfräs med 0.75 mm skärdiameter. Pinnfräs 980015-MEGA tillhör 900-Serien och fungerar utmärkt som en allroundfräs.

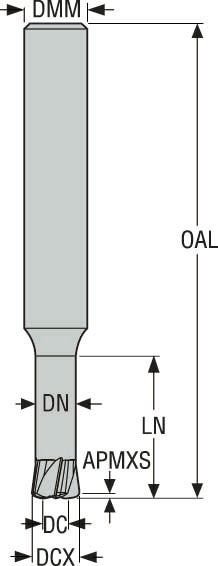

Teknisk specifikation

Namn	Beskrivning	Värde
SupplierName	Varumärke	Seco Tools
Mtr	Material	HM
SuitableForMaterial	Lämplig för material	Stål; Gjutjärn; Superlegeringar; Allround
HRE	Med hörnradie	Ja
APMX	Skärlängd	0.182 mm
APMXE	Max skärdjup i matningsriktning ände	0.5625 mm
APMXS	Max skärdjup i matningsriktning sida	0.1 mm
CA	Kollisionsvinkel	14.0 deg
CCC	Centrumskärande	0
CCER		0.596 mm
CEDC	Antal skäreggar	2
CGT	Geometri	JHF980
Cmax	Max håldiameter vid spiralinterpolering	2.79 mm
Cmin	Min håldiameter vid spiralinterpolering	1.95 mm
COATING	Beläggning	MEGA
DBC2	Diameter bultcirkel 2	0.75 mm
DC	Skärdiameter	0.75 mm
DC1		0.75 mm
DCTOLL		-0.05 mm
DCTOLU		-0.02 mm
DCX	Max skärdiameter	1.5 mm
DMM	Skaftdiameter	6 mm
DN	Flänsdiameter	1.2 mm
FHA	Spiralvinkel	0.0 deg
FHH	Spiraler	STRAIGHT
GAMF	Radiell spånvinkel	0.0 deg
GAMP	Axiell spånvinkel	0.0 deg
Gradetype		Carbide-MEGA
HAND	Skärriktning	RIGHT
ICC	Fastspänning	No
KAPR	Skärvinkel	90.0 deg
KAPRE	Skäreggsvinkel i matningsriktning ände	96.0 deg
KAPRS	Skäreggsvinkel i matningsriktning sida	95.0 deg
L	Teoretisk skäreggslängd	1.125 mm
LE	Faktisk skäreggslängd	0.1 mm
LN	Frigångslängd	4.5 mm
LN1		4.5 mm
LN2		4.5 mm
LSCN	Min fastspänningslängd	36.0 mm
LVCatalogue		2
MATERIAL	Material	CARBIDE
NA	Frigångsvinkel	0.0 deg
NOF	Antal spiraler	2
OAL	Totallängd	40 mm
PCEDC	Antal periferia skäreggar	2

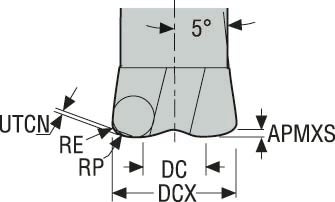

PSIR	Ställvinkel	-5.0 deg
RE	Hörnradie	0.1 mm
RMPX	Max rotationshastighet	1.5 deg
RNA		0.01 mm
RNR		0.01 mm
RP	Programmeringsradie	0.183 mm
ShankType	Skafttyp	Cylindrical
TSCAT		G
UTCN	Obearbetad yta, tjocklek	0.043 mm
ZEFP	Antal effektiva periferia skäreggar	2
ZNP	Periferiskär i verktyget	2
