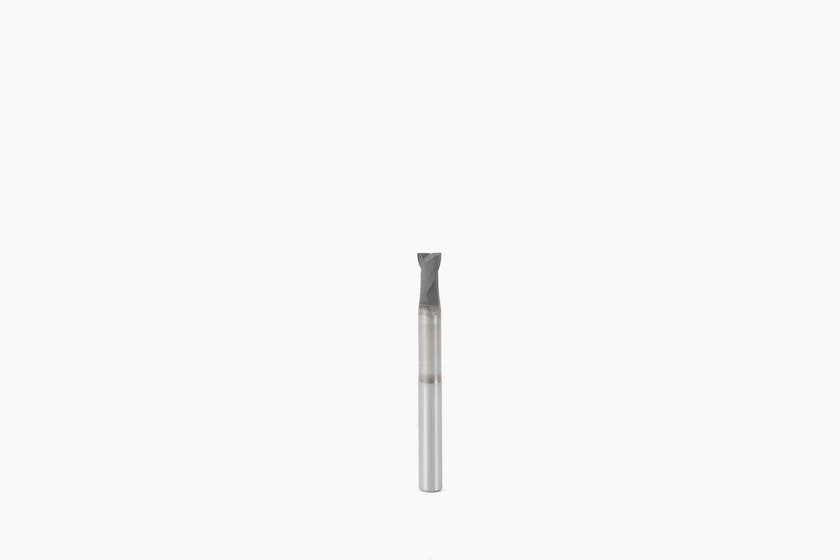

Pinnfräs hm

Detaljer

Artikelnummer:

JD620V120HR05

Lev. artikelnummer:

00023437

Antal för köp av hel kartong:

1.0

Antal i lager:

Lagerstatus:

Leveranstid 2-4 dagar

Pinnfräs med mm skärdiameter. Pinnfräs 620V120R050-DIAMOND tillhör 600-Serien som bearbetar utmärkt i graift.

Teknisk specifikation

Namn	Beskrivning	Värde
SupplierName	Varumärke	Seco Tools
Mtr	Material	HM
SuitableForMaterial	Lämplig för material	Grafit
HRE	Med hörnradie	Ja
APMX	Skärlängd	10 mm
APMXE	Max skärdjup i matningsriktning ände	2.4 mm
APMXS	Max skärdjup i matningsriktning sida	10.0 mm
CCC	Centrumskärande	1
CCER		0.0 mm
CEDC	Antal skäreggar	2
CGT	Geometri	JD620
Cmax	Max håldiameter vid spiralinterpolering	22.95 mm
Cmin	Min håldiameter vid spiralinterpolering	15.6 mm
COATING	Beläggning	DIAMOND
DC	Skärdiameter	12 mm
DC1		12.0 mm
DCTOLL		-0.04 mm
DCTOLU		-0.02 mm
DMM	Skaftdiameter	12 mm
DN	Flänsdiameter	11.7 mm
FHA	Spiralvinkel	30.0 deg
FHH	Spiraler	RIGHT
GAMF	Radiell spånvinkel	10.0 deg
GAMP	Axiell spånvinkel	30.0 deg
Gradetype		Carbide-DIA
HAND	Skärriktning	RIGHT
ICC	Fastspänning	No
KAPR	Skärvinkel	90.0 deg
KAPRE	Skäreggsvinkel i matningsriktning ände	91.5 deg
KAPRS	Skäreggsvinkel i matningsriktning sida	90.0 deg
L	Teoretisk skäreggslängd	10.0 mm
LE	Faktisk skäreggslängd	10.0 mm
LN	Frigångslängd	40.0 mm
LN1		40.0 mm
LSCN	Min fastspänningslängd	45.0 mm
LVCatalogue		2
MATERIAL	Material	CARBIDE
NA	Frigångsvinkel	0.0 deg
NCCR		3.0 mm
NOF	Antal spiraler	2
OAL	Totallängd	80 mm
PCEDC	Antal periferia skäreggar	2
PSIR	Ställvinkel	0.0 deg
RE	Hörnradie	0.5 mm
RMPX	Max rotationshastighet	45.0 deg
RNA		0.01 mm
RNR		0.01 mm
ShankType	Skafttyp	Cylindrical
TSCAT		E
ZEFP	Antal effektiva periferia skäreggar	2
ZNP	Periferiskär i verktyget	2
