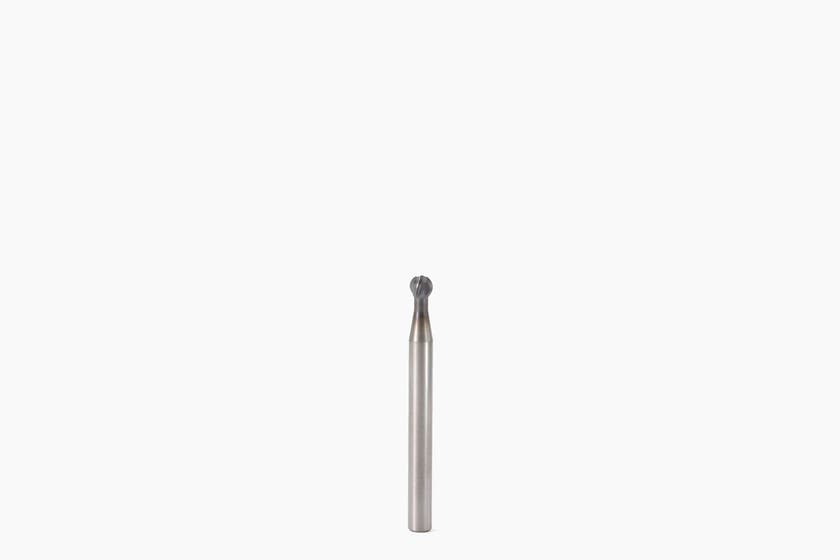

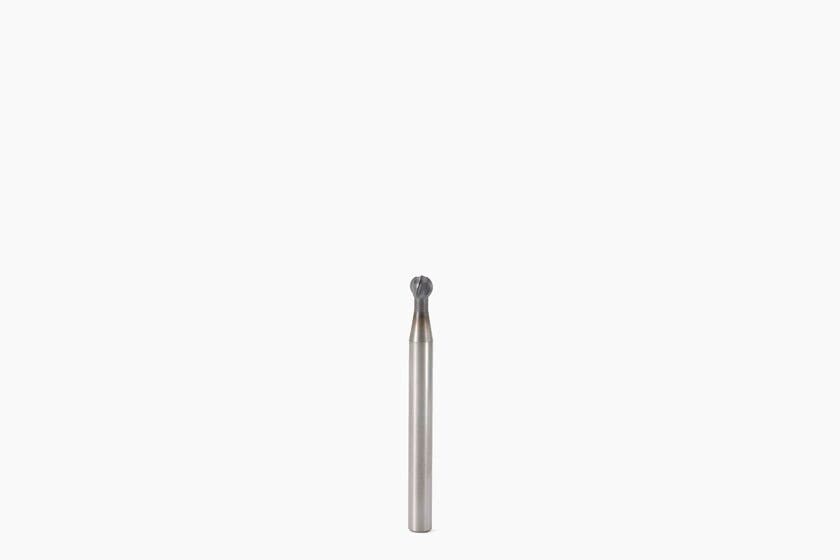

Pinnfräs radie hm 160050-MEGA-64

Detaljer

Artikelnummer:

JH16050M

Lev. artikelnummer:

00040367

Antal för köp av hel kartong:

1.0

Antal i lager:

Lagerstatus:

Leveranstid 2-4 dagar

Radiefräs med 5 mm skärdiameter. Pinnfräs 160050-MEGA-64 tillhör 100-Serien som fungerar utmärkt i härdade material samt tuffa stål.

Teknisk specifikation

Namn	Beskrivning	Värde
SupplierName	Varumärke	Seco Tools
Mtr	Material	HM
SuitableForMaterial	Lämplig för material	Härdade stål
HRE	Med hörnradie	Ja
APMX	Skärlängd	3.9 mm
APMXE	Max skärdjup i matningsriktning ände	1.0 mm
APMXS	Max skärdjup i matningsriktning sida	3.9 mm
CCC	Centrumskärande	1
CCER		0.0 mm
CEDC	Antal skäreggar	4
CGT	Geometri	JH160
Cmax	Max håldiameter vid spiralinterpolering	9.0 mm
Cmin	Min håldiameter vid spiralinterpolering	6.5 mm
COATING	Beläggning	MEGA-64
DC	Skärdiameter	5 mm
DC1		5.0 mm
DCR		0.45 mm
DCTOLL		-0.06 mm
DCTOLU		0.02 mm
DMM	Skaftdiameter	5 mm
DN	Flänsdiameter	3.0 mm
FHA	Spiralvinkel	15.0 deg
FHH	Spiraler	RIGHT
GAMF	Radiell spånvinkel	4.0 deg
GAMO	Ortogonal spånvinkel	4.0 deg
GAMP	Axiell spånvinkel	15.0 deg
Gradetype		Carbide-M64
HAND	Skärriktning	RIGHT
ICC	Fastspänning	No
KAPR	Skärvinkel	90.0 deg
KAPRE	Skäreggsvinkel i matningsriktning ände	90.0 deg
KAPRS	Skäreggsvinkel i matningsriktning sida	90.0 deg
L	Teoretisk skäreggslängd	3.9 mm
LE	Faktisk skäreggslängd	3.9 mm
LN	Frigångslängd	6.4 mm
LN1		6.4 mm
LN2		13.0 mm
LSCN	Min fastspänningslängd	28.0 mm
LVCatalogue		2
MATERIAL	Material	CARBIDE
NA	Frigångsvinkel	0.0 deg
NOF	Antal spiraler	4
OAL	Totallängd	70 mm
PCEDC	Antal periferia skäreggar	4
RE	Hörnradie	2.5 mm
RMPX	Max rotationshastighet	0.0 deg
RNA		0.0 mm
RNR		0.01 mm
SA	Sfärisk vinkel	250.0 deg
ShankType	Skafttyp	Cylindrical
TSCAT		E
ZEFP	Antal effektiva periferia skäreggar	4
ZNP	Periferiskär i verktyget	4
