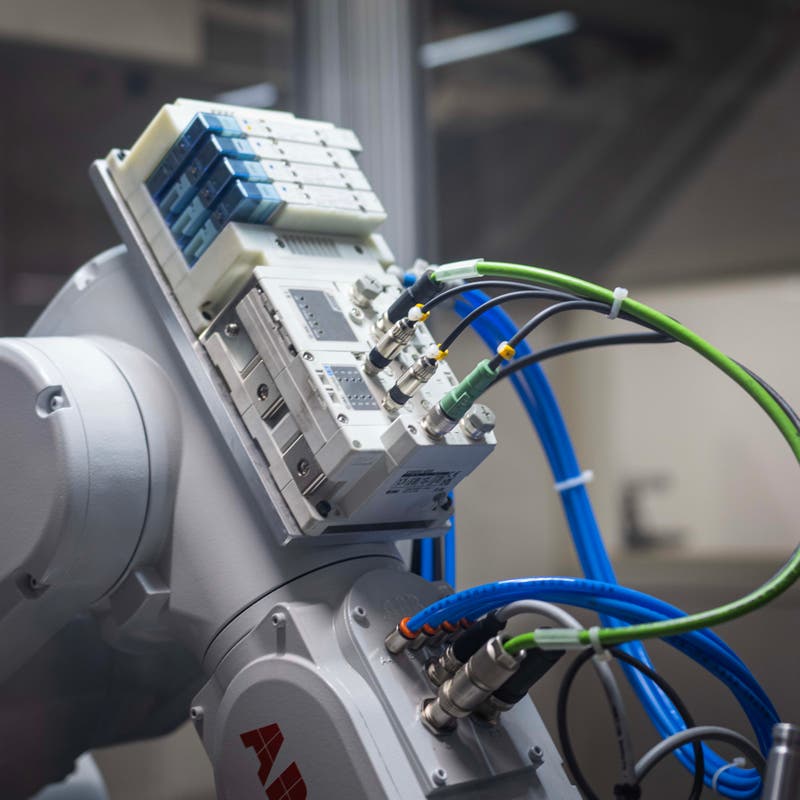

En 3/2-ventil har tre portanslutningar (ett tryckinlopp, ett utlopp och en avluftning) och två lägen (öppen eller stängd). I ena läget (aktiverat) släpper ventilen fram tryckluft från inloppet till utloppet i det andra läget (viloläge) är inloppet blockerat och utloppet istället öppet mot avluftningen för att släppa ut luft. Oftast är en 3/2-ventil monostabil (fjäderåtergång) med normalt stängt läge det vill säga att den inte släpper igenom luft förrän den aktiveras, varpå den skickar tryckluft vidare.



Användningsområden: 3/2-ventiler används främst för att styra enkelverkande pneumatiska cylindrar (cylindrar som endast har tryckpåverkan åt ett håll och fjäderretur åt andra hållet). Ventilen fyller cylindern med tryckluft i öppet läge och avluftar cylindern i stängt läge, vilket gör att kolven kan återgå med fjäderkraft. Utöver cylindrar är 3/2-ventiler vanliga i blåsfunktioner (t.ex. för att blåsa bort eller rengöra med tryckluft), för tyckavlastning i system samt i vakuumapplikationer där man snabbt behöver växla mellan vakuumsug och lufttillförsel för att släppa ett grepp.

En 5/2-ventil har fem portar (ett tryckinlopp, två utlopp och två avluftningar) och två lägen. Den kan växla tryckluftens riktning mellan två utlopp. I läge A kopplas inloppet till utlopp1 medan utlopp2 är kopplat till avluftning. I läge B sker det omvända inloppet kopplas till utlopp2 och utlopp1 avluftas. På så vis kan en 5/2-ventil alternera flödet mellan två portar och kontrollera rörelsen hos en pneumatisk enhet i två riktningar.



Användningsområden: 5/2-ventiler används vanligtvis för att styra dubbelverkande pneumatiska cylindrar och andra enheter som behöver röra sig fram och tillbaka. Med en 5/2-ventil kan man enkelt växla en cylinder mellan utsträckt och indragen position genom att fördela tryckluft till respektive sida av cylindern. Dessa ventiler är vanliga i automatiserade system och maskiner tillexempel för att driva cylinderkolvar i produktionslinjer, manövrera pneumatiska gripdon eller styra andra fram-och-återgående rörelser. Precis som 3/2-ventilen finns 5/2-ventilen i monostabil utförande (med fjäder som återställer ventilen till ett grundläge, ofta fördefinierat för säkerhet) eller bistabilt utförande (med dubbelspole utan fjäder, där ventilen håller sitt senaste läge tills den får en ny signal). Valet beror på om man vill att cylindern automatiskt ska återgå till ett utgångsläge eller stanna kvar i sista position om signalen försvinner.

En 5/3-ventil liknar 5/2-ventilen genom att den har fem portar (ett inlopp, två utlopp och två avluftningar) men den har tre lägen istället för två. Det extra mittläget fungerar som ett neutralt viloläge när ventilen inte är aktiverad åt något håll. Beroende på ventilens utförande kan mittläget ha olika funktion en vanlig variant är stängt mittläge där alla portar är stängda. I ett stängt mittläge isoleras både trycktillförseln och cylinderutloppen, vilket innebär att en ansluten dubbelverkande cylinder låses i sitt aktuella läge (luften hålls kvar på båda sidor om kolven så att den inte rör sig). En annan variant är avluftat mittläge där båda utlopp/cylinderanslutningar är öppna mot avluftning i neutralpositionen då släpps trycket ut från båda sidor av en cylinder så att kolven avlastas och kan röra sig fritt eller “flyta”. Det finns även mittlägen som är trycksatta (t.ex. båda utlopp får tryck) för särskilda behov, men stängd mitt är vanligast för säkerhet.



Användningsområden: 5/3-ventilen används när man behöver kunna stoppa eller hålla en pneumatisk rörelse i ett säkert mellanläge. Exempelvis om man vill att en cylinder ska stanna upp mitt i rörelsen och hålla positionen, då är en 5/3-ventil med stängt mittläge idealisk. Ingen ytterligare luft tillförs och ingen luft ventileras bort, så lasten hålls stilla. I andra fall kan 5/3-ventiler användas för att undvika oönskad rörelse när styrsignalen är neutral cylindern rör sig inte förrän en aktiv signal ges i ena eller andra riktningen. De är vanliga i applikationer där man vill ha en "off"-position eller nödläge tillexempel i säkerhetskretsar om något går fel eller behöver pausas, kan ventilen falla till mittläge och därigenom förhindra att en cylinder rör sig vidare. Sammanfattningsvis ger 5/3-ventilen en extra kontrollnivå jämfört med 5/2 tack vare sitt mittläge.

För att tydliggöra skillnaderna följer här en översikt av varje ventiltyps egenskaper och praktiska användningsområden:

• 3/2-ventil: 3 portar (1 inlopp, 1 utlopp, 1 avluftning) och 2 lägen. Funktionen är att i ena läget mata ut tryckluft till utloppet och i andra läget avlufta utloppet (som en på/av-ventil för luft). Praktisk användning: Styr enkelverkande cylindrar eller andra enkla pneumatiska arbeten där man antingen behöver trycksätta eller tryckavlasta en enhet. Vanlig för t.ex. enkelverkande kolvar, blåsfunktioner och vakuumstyrning.

• 5/2-ventil: 5 portar (1 tryckinlopp, 2 utlopp, 2 avluftningar) och 2 lägen. Växlar tryckluften mellan två utlopp i ena läget är det första utloppet trycksatt och det andra avluftat, i andra läget tvärtom. Praktisk användning: Styr dubbelverkande cylindrar och mekanismer med två rörelseriktningar. Vanlig i system där man behöver en fram- och återgående rörelse tillexempel cylinder som skjuter ut och drar in, drivning av ventiler eller andra dubbla funktioner i automationsutrustning.

• 5/3-ventil: 5 portar (1 tryckinlopp, 2 utlopp, 2 avluftningar) men 3 lägen (inklusive neutralt mittläge). Har ett extra mittläge där alla portar antingen är stängda (ingen rörelse, håller trycket kvar) eller avluftade (cylindern trycklös). Praktisk användning: Ger möjlighet till stopp i neutralposition idealiskt för att pausa eller säkra en rörelse. Används när man vill ha en "avstängd" position mitt emellan de aktiva lägena, tillexempel för att hålla en last stilla eller för att förhindra ofrivillig rörelse om styrsignal försvinner.
