ST

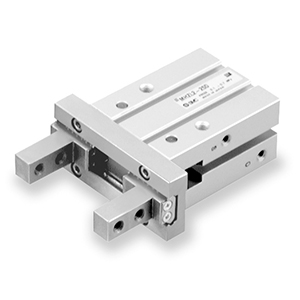

PARALLELLGRIPDON MHZL2-10S
Detaljer
Artikelnummer:
274325036
Lev. artikelnummer:
MHZL2-10S
Antal för köp av hel kartong:
1.0
Antal i lager:
0
Lagerstatus:
Beskrivning
SMC parallellgripdon. Griper detaljer med parallella fingerrörelser för repeterbar plockning och placering.
Egenskaper & fördelar
- Synkroniserade fingrar ger kontrollerad gripning av arbetsstycket.
- Rätt anslutning och montage förenklar service och minskar risken för felval.
Användningsområde
Detaljhantering i automatiserade maskiner och monteringsstationer.
Teknisk specifikation
| Medium | Filtrerad, torr tryckluft; 5 µm |
|---|---|
| Antal fingrar | 2 |
| Slagdefinition | Öppnings-/stängningsslag för båda fingrarna tillsammans |
| Normalläge | Normalt öppen |
| Gripkraft per finger vid 5 bar och L=20 mm | Utvändigt: 7,1 N |
| Givarmontage | D-M9 med separat BMG2-012 |
Passar till / kompatibilitet
Fingrar och belastning dimensioneras efter arbetsstyckets form, massa och grippunkt. D-M9 med separat BMG2-012. Givarantal och lägen väljs efter övervakningsbehov.
Vanliga frågor
Är gripkraft och gripmoment samma sak?
Nej. Här anges gripkraft per finger i N vid angivet tryck och grippunkt. Moment i Nm är en annan storhet.
Vad behöver väljas vid installation?
Anpassade gripfingrar och lämpliga luftanslutningar behövs. Välj givare, elanslutning och eventuellt fäste efter montageplatsen.
