ST

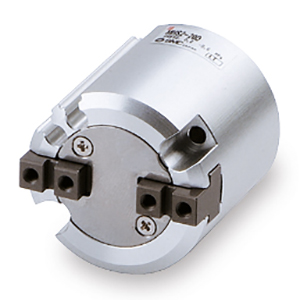

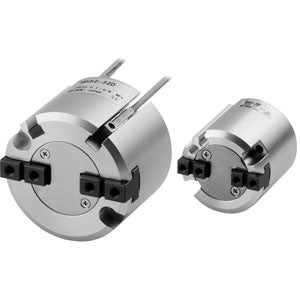

CHUCKGRIPDON, 2-FINGERS MHS2-25D
Detaljer
Artikelnummer:
00006147
Lev. artikelnummer:
MHS2-25D
Antal för köp av hel kartong:
1.0
Antal i lager:
2
Lagerstatus:
Skickas inom 24h
Beskrivning
SMC chuckgripdon. Håller och positionerar arbetsstycken med synkroniserad griprörelse.
Egenskaper & fördelar
- Centrerande fingerrörelse underlättar hantering av runda och symmetriska detaljer.
- Rätt anslutning och montage förenklar service och minskar risken för felval.
Användningsområde
Plockning, montering och detaljhantering i maskiner och robotceller.
Teknisk specifikation
| Antal fingrar | 2 |
|---|---|
| Medium | Torr, filtrerad tryckluft; 5 µm |
| Gripkraft per finger vid 5 bar | Utvändigt 63 N; invändigt 71 N, L=20 mm |
| Slagdefinition | Ändring av gripdiametern, inte förflyttning per finger |
| Givarmontage | D-M9, direkt i givarspår |
Passar till / kompatibilitet
Välj gripfingrar och grippunkt utifrån belastningen; nominell cylinderstorlek är inte gripöppningen. D-M9, direkt i givarspår. Givarantal och lägen väljs efter övervakningsbehov.
Vanliga frågor
Hur ska gripkraften tolkas?
Kraften gäller per finger vid katalogens tryck och grippunkt. Dimensionera för verklig last, acceleration och säkerhetsmarginal.
Ingår givare och detaljanpassade fingrar?
Dessa osuffixerade utföranden beställs utan givare. Välj passande givare, eventuella fästen och detaljanpassade gripfingrar separat.
